Opis ogólny

Do transmisji pomiędzy rejestratorem i komputerem wykorzystywane są konwertery RS232 na pętlę prądową.

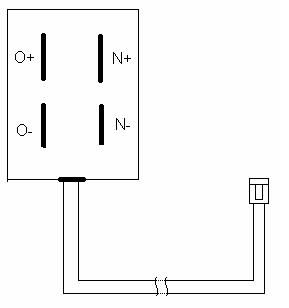

**Rysunek:** Wtyczka wyjściowa konwertera

Na konwerterach umieszczone są diody:

Czerwona sygnalizująca NADAWANIE
Zielona sygnalizująca ODBIERANIE
Pomarańczowa sygnalizująca zasilanie ( w niektórych konwerterach jej nie ma z uwagi na zasilanie zewnętrzne

Transmisja odbywa się czterema liniami zorganizowanymi we dwie pary.

UWAGA: Jako że jest to pętla prądowa ważne jest nie tylko to, aby pary były zachowane lecz również kolejność wewnątrz par !!!

Przy każdej zmianie na liniach telefonicznych należy zwrócić na to uwagę. Nie zachowanie kolejności w parach powoduje brak transmisji.
