Курсор дельта

Курсор дельта

Для точного считывания промежутков времени между какими-либо событиями, а также быстрого изменения какого-либо аналогового сигнала, (например, ускорения), можно вызвать курсор дельта в виде двух вертикальных линий, голубой и зеленой, пересекающих все окно. Курсор сопровождается окном курсора, в котором высвечиваются в следующем порядке:

  1. Время, соответствующее разнице позиций курсоров в формате:

    1. час: минута : секунда.тысячная доля секунды – для временных диапазонов, равных или меньших 1 минуты.
    2. час: минута : секунда.сотная доля секунды - для временных диапазонов, больших, чем 1 минута
  2. Значения аналоговых сигналов в данные моменты
  3. Скорость изменений сигнала на измеряемом отрезке (если была сконфигурирована перед высвечиванием).

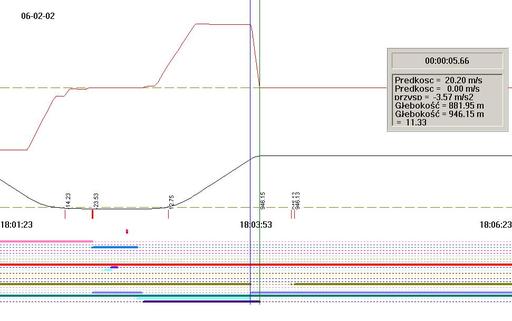

Вид экрана с активным курсором дельта показан на рис. 8.1

Figure: вид окна программы LOGGER с активным курсором дельта
Image l11
