Изменение длины временного отрезка, представленного на диаграмме

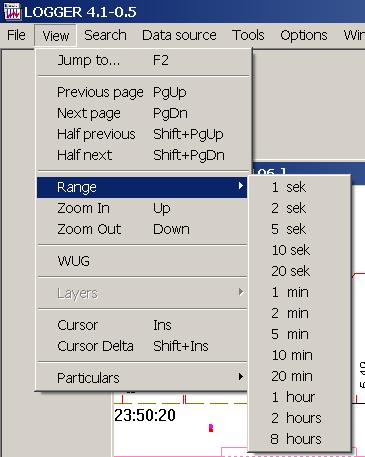

На диаграмме можно наблюдать процессы с разной шкалой времени. Длинный промежуток, представленный на диаграмме, позволяет быстро локализовать неточности в работе клетьевого подъемника, а также быстро просмотреть диаграммы с работы подъемной машины в течение смены или нескольких часов всего на нескольких страницах. В свою очередь короткий промежуток, представленный на диаграмме, позволяет подробно проанализировать явление, точно определить время и очередность событий, а также точно определить значения аналоговых сигналов. Если в окне активен курсор, то изменение масштаба времени происходит таким образом, что место, обозначенное курсором, остается в середине окна. Это позаоляет легко изменять масштаб времени без потери интересующих подробностей. Если в окне активен курсор дельта, то изменение масштаба времени при использовании команды Увеличить происходит таким образом, что пространство между курсорами будет растянуто на все окно. Это позволяет легко увеличить интересующие детали. Изменение масштаба при использовании команды Уменьшить происходит таким образом, что пространство между курсорами будет представлено на середине экрана.Программа позволяет представлять в простанстве окна диаграммы длиной: 1, 2, 5, 10, 20 секунд, 1, 2, 5, 10, 20 минут и 1, 2, 8 часов (рис. 6.2).
