Определение общего вида окна

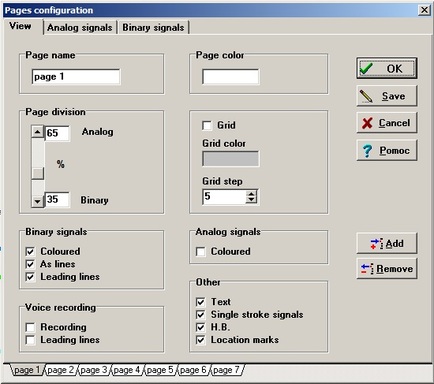

Figure: Конфигурация общего вида окна диаграммы.
Image l4

Для определения общего вида окна следует выбрать закладку Вид в верхней части конфигурационного окна – см. Рис.4.1

Теперь можно:

  • Определить название страницы в поле Название страницы
  • Определить цвет фона страницы.
  • Разделить страницу на 2 части: часть, предназначенную для представления аналоговых сигналов (верхняя) и часть для логических сигналов (нижняя часть страницы).
  • Определить высвечивание сетки
  • Определить цвет линии сетки. Для этого следует:
  • определить шаг сетки через вписанные значения в поле Шаг сетки - вписанное значение определяет, на сколько частей будет разделена линиями сетки аналоговая часть окна.
  • определить способ высвечивания логических сигналов.
  • Определить другие элементы, представленные в окне диаграмм
