Drukowanie

Każdy wykres z dowolnego okna można wydrukować na drukarce dołączonej do komputera. Jakość wydruku zależy od dołączonej drukarki (kolorowa, czarno-biała, mniejsza/większa rozdzielczość).

Uwaga: Drukarka powinna być dołączona do komputera, a odpowiedni sterownik zainstalowany w systemie Windows.

Drukowanie można wykonać na dwa sposoby:

  1. Poprzez opcję Drukuj - Wydrukowany zostanie wykres z przedziału czasu jak na ekranie, uzupełniony o dodatkowe informacje. Zostaje wydrukowana między innymi skala dla osi wartości sygnałów analogowych, wydrukowane będą nazwy sygnałów binarnych i jednouderzeniowych oraz takie informacje jak: nazwa szybu, kopalni, numer rejestratora, źródło danych, data, czas. Nie będzie natomiast wydrukowane okno kursora, czy okno sygnałów jednouderzeniowych, nawet wtedy, gdy były wyświetlane na ekranie monitora. Wydruk zostanie wykonany z rozdzielczością drukarki, a więc zazwyczaj w bardzo dobrej jakości.
  2. Poprzez opcję Drukuj kopię - Wydrukowana zostanie kopia wybranego okna (ze wszystkimi jego elementami). Wydruk zostanie wykonany z rozdzielczością ekranu, a więc zazwyczaj w kiepskiej jakości.
Aby wydrukować zawartość okna należy:

  • Wybrać okno, którego zawartość chcemy wydrukować
  • Z menu Plik wybrać Drukuj

    albo

  • Z menu Plik wybrać Drukuj kopię
  • Otworzy się pole dialogu Drukowanie
  • Można teraz wybrać drukarkę z listy dostępnych (jeśli zainstalowano więcej niż jedną),
  • określić

    • właściwości drukowania (zależą one od rodzaju drukarki i rodzaju zainstalowanego sterownika), a także
    • ilość kopii wydruku.
  • Orientacja wydruku zostaje automatycznie ustawiona na poziomą - jeśli zachodzi konieczność zmiany na pionową, można to zrobić poprzez opcję Właściwości w tym polu dialogowym.
  • Potwierdzić wybierając przycisk "OK"
Na drukarce zostanie wydrukowana zawartość okna - patrz rysunek 17.1.

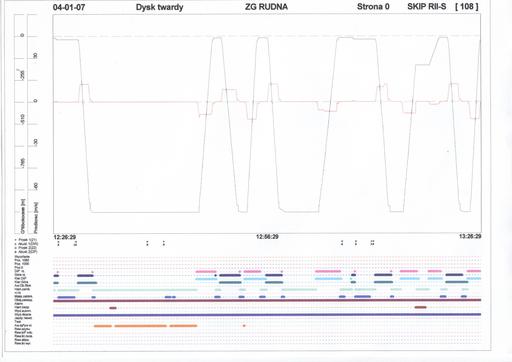

Figure: Przykładowy wydruk wykonany z programu LOGGER
Image l22
