Сигналы защит (Цепь безопасности)

Программа LOGGER, помимо диаграмм аналоговых, логических и одноударных сигналов, имеет возможность высвечивания и распечатки так наз. предохранительных сигналов. Эти сигналы в сокращении называются ,,сигналами TSSA'' (от названия текстового сигнализатора аварийных состояний – устройства, которое традиционно служило для регистрации и передачи этих сигналов). Они характеризуются тем, что происходят в основном из выделенных систем машины (напр. цепи безопасности), регистрируются группами в маленьком промежутке времени в виде так наз. ,,защиты'' (исключительно нарастающего склона), а также очень существенной их чертой является очередность появления. В программе LOGGER эти сигналы представлены в правой части окна, во времени, для которого представлены диаграммы. Они выписываются очередно в виде сокращения названия и перемещения во времени каждого из них относительно первого в серии. (Первый сигнал в серии имеет перемещение 0,00 сек.)В конфигурации страниц можно определить, нужно или нет выписывать сигналы на отдельной странице. После активизации окна Подробности в нем можно увидеть секвенцию предохранительных сигналов (TSSA), где сигналы описаны более длинными названиями (описаниями) – рис.10.1.

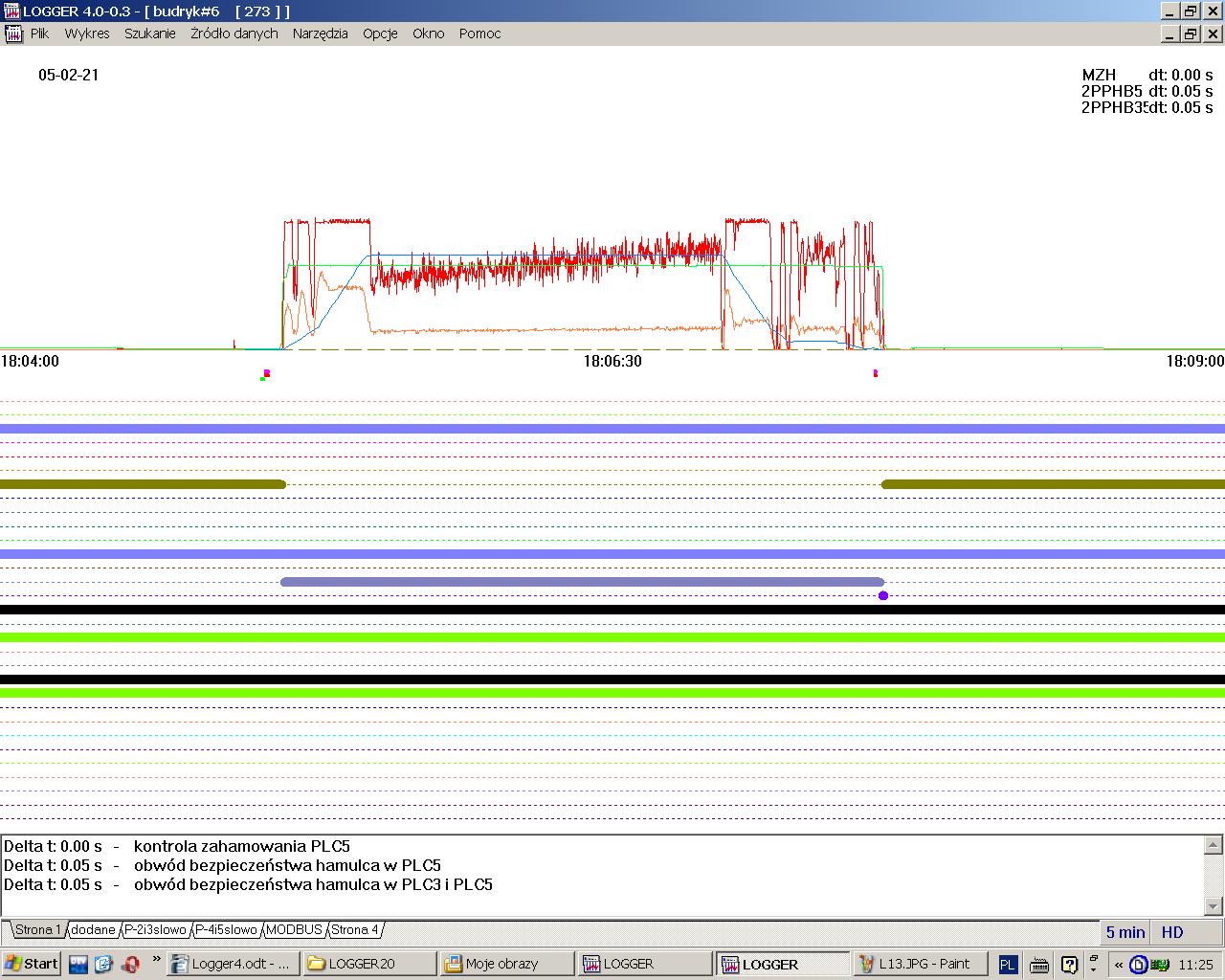

Figure: способ представления предохранительных сигналов в программе LOGGER
