Podczas pracy z programem, na pulpicie pojawiają się dwa rodzaje okien: okno aplikacji i okna umieszczone w oknie aplikacji - patrz rysunek 3.1.
- Okno aplikacji zawiera:
- Pole menu sterowania - w lewym górnym rogu okna
- Pasek tytułu - z nazwą programu i numerem wersji ( np. LOGGER 4.1-0.4 )
- Pasek menu zawierający listę dostępnych poleceń lub czynności
- Przyciski Pełny ekran i Do ikony w prawym górnym rogu
- Paski przewijania

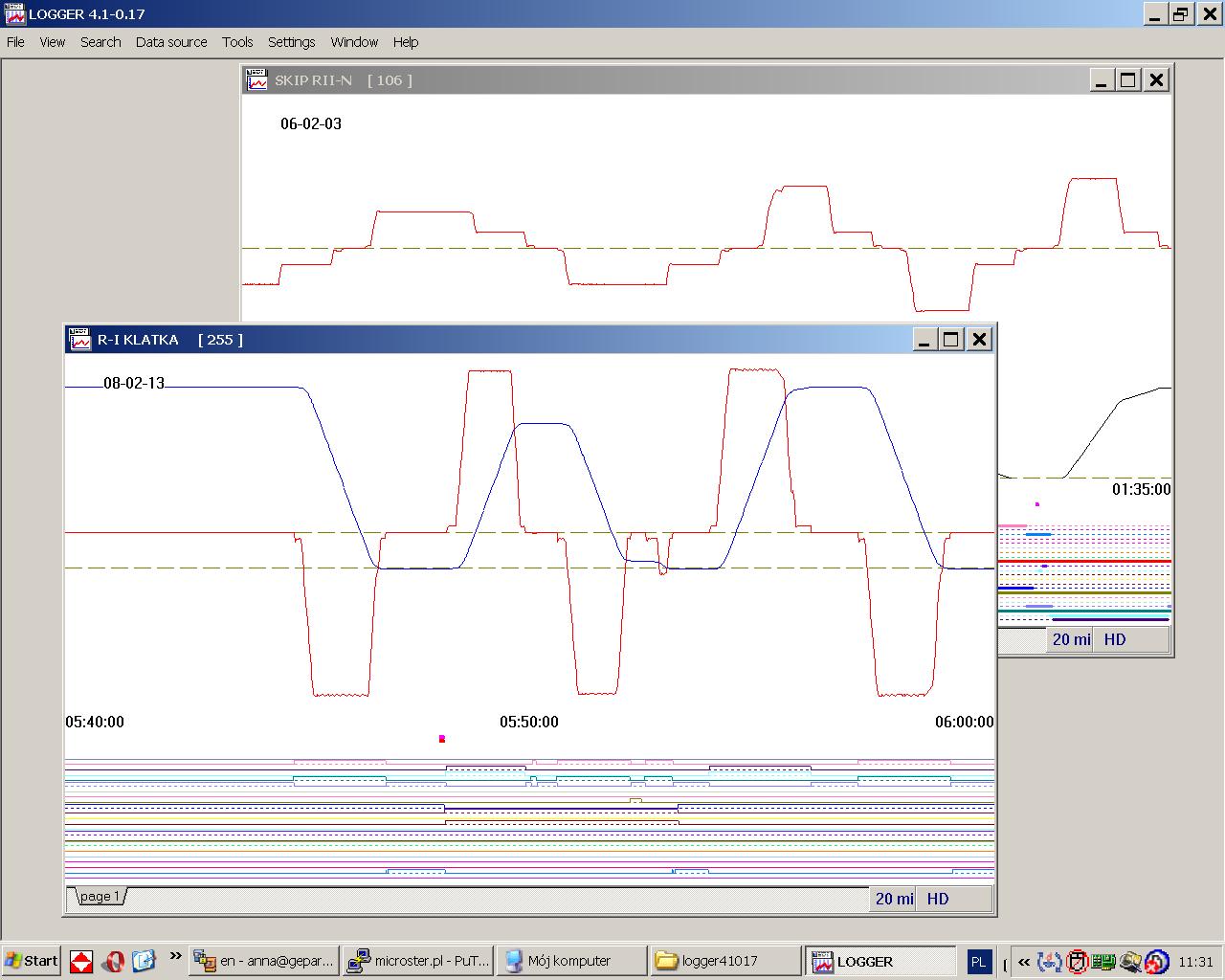

Figure:
Ogólny widok ekranu programu LOGGER z otwartymi oknami wykresów
|
|
Wewnątrz okna aplikacji pojawiają się okna wtórne (zwane również oknami dokumentu). Można otworzyć jednocześnie więcej niż jedno okno wtórne. W oknach tych przedstawione są wykresy pracy wyciągu szybowego. Widok okna wtórnego przedstawiony jest na rysunku 3.2. Okna te korzystają wspólnie z paska menu aplikacji. Polecenia które oddziałują na aplikację , mają również wpływ na okna wtórne. Okna dokumentu można zminimalizować do postaci ikony. W tej postaci będą one wyświetlane w dolnej części okna aplikacji.

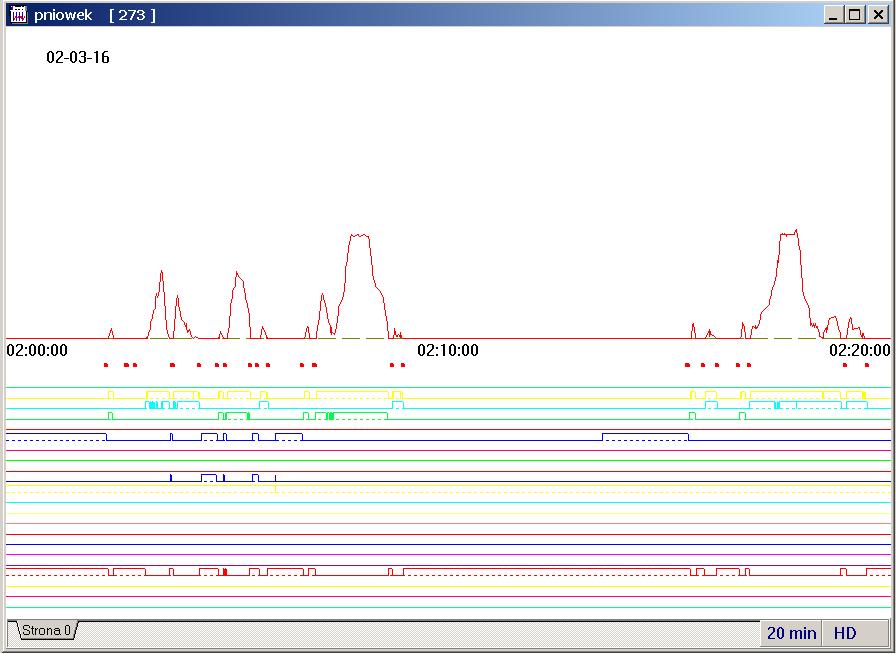

Figure:
Widok okna wtórnego przedstawiającego wykresy uzyskane z rejestratora
|
|
Okno wtórne zawiera:
- Pole menu sterowania - w lewym górnym rogu okna
- Pasek tytułu - z nazwą wyciągu szybowego, którego wykresy zawiera oraz numerem fabrycznym zainstalowanego tam rejestratora
- Przyciski Pełny ekran, Do Ikony i Zamknij Okno w prawym górnym rogu
- Datę wykresu w postaci: rok - miesiąc - dzień, w lewej górnej części okna
- Pole wykresów analogowych, zajmuje ono górną część okna i zawiera wykresy rejestrowanych wielkości analogowych (np. prędkości, ciśnienia, prądu)
- Informacje o czasie na wykresie, opisany jest początek, środek i koniec wykresu w formacie godzina : minuta
- znaczniki położenia naczynia w szybie w postaci czerwonych kresek z podaną wartością położenia
- znaczniki wystąpienia sygnałów jednouderzeniowych w postaci czerwonych i zielonych kropek (jeśli rejestrowane są porozumiewawcze sygnały jednouderzeniowe)
- sygnały zabezpieczeń (tzw. TSSA) - wypisane w prawej części okna w postaci dwu kolumn: skrót nazwy sygnału i przesunięcie czasowe względem pierwszego
- pole sygnałów dwustanowych, zajmuje dolną część okna. Sygnały są przedstawione w postaci kolorowych kresek
- informację o tym czy wykres został sporządzony na podstawie danych pobranych bezpośrednio z cyfrowego aparatu rejestrującego, czy na podstawie danych z archiwum dyskowego w prawym dolnym rogu okna
- informację o zakresie czasowym wyświetlanych danych w prawym dolnym rogu okna
- pole z zakładkami pozwalające wybrać jedną ze skonfigurowanych stron do wyświetlania - zaznaczona jest strona aktualnie wyświetlana
Dodatkowo, po uaktywnieniu okno wtórne może zawierać:
- przemieszczalny kursor w postaci niebieskiej pionowej kreski
- przemieszczalne okienko informacyjne kursora
- przemieszczalny kursor delta w postaci 2 kresek - niebieskiej i zielonej
- przemieszczalne okienko informacyjne kursora delta (różnicowego)
- przemieszczalne okienko z informacją o przebiegu transmisji na dysk
- okienko prezentujące sekwencje sygnałów jednouderzeniowych - na środku okna
- okno "szczegóły" w którym prezentowane są dodatkowe informacje w postaci tekstowej - w dolnej części okna
Po naciśnięciu prawego klawisza myszy pojawia się menu kontekstowe, za pomocą którego uzyskuje się dostęp do najczęściej używanych pozycji menu głównego (z okna aplikacji). Dla danego rejestratora można zdefiniować wiele zestawów sygnałów, które będą prezentowane w jednym oknie. Więcej informacji na ten temat podanych jest w opisie Konfiguracji stron4. Program LOGGER może współpracować jednocześnie z kilkoma rejestratorami AR. Tak więc za pomocą jednego programu można jednocześnie lub kolejno oglądać przebiegi z kilku maszyn wyciągowych.
