Tryb wyświetlania "WUG"

W tym trybie wykres pracy wyciągu szybowego można przeglądać tylko odcinkami dwuminutowymi. Sygnały jednouderzeniowe są bezpośrednio naniesione na wykresie. Skala czasu w poziomie odpowiada skali czasu wykresów analogowych, a w pionie dla sygnałów dzwonowych wynosi pięć sekund (dla całej wysokości pola wykresów analogowych). Porównanie obydwu sposobów wyświetlania sygnałów jednouderzeniowych znajduje się na rysunku 11.1.

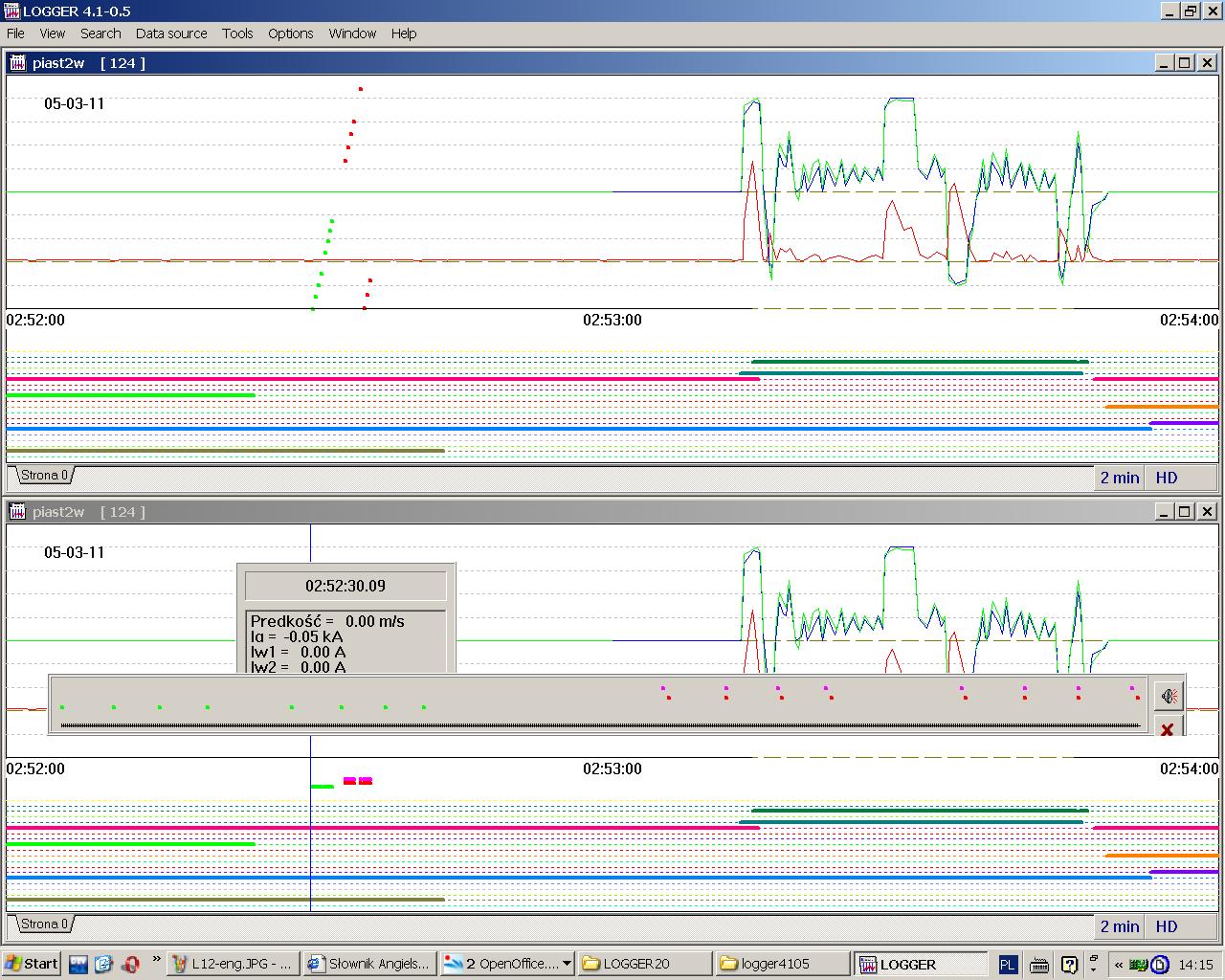

Figure: Porównanie sposobu wyświetlania sygnałów jednouderzeniowych w trybie ,,WUG'' i normalnym
Image l15
